S773L-D
S774L-D
性能曲線

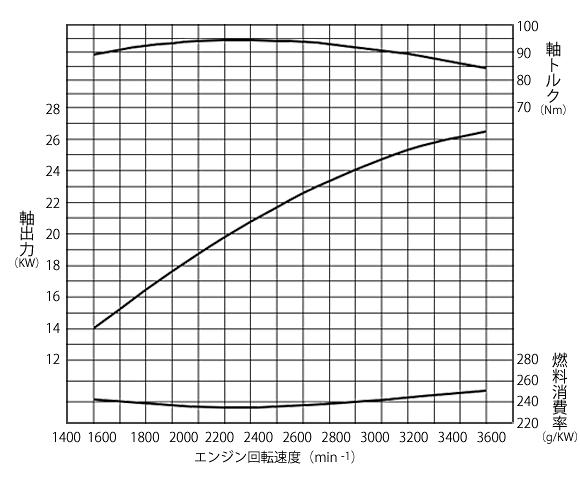

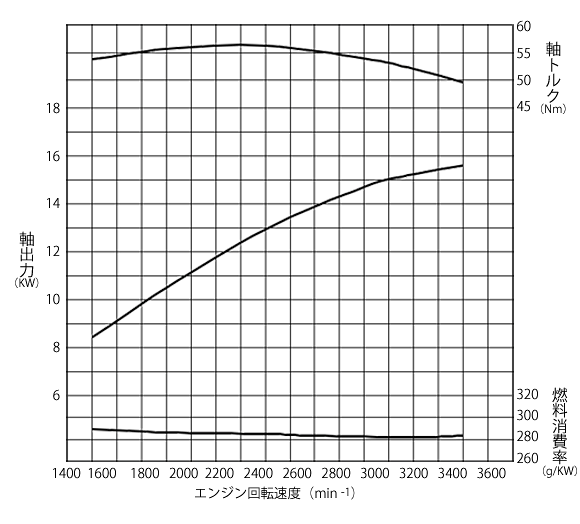

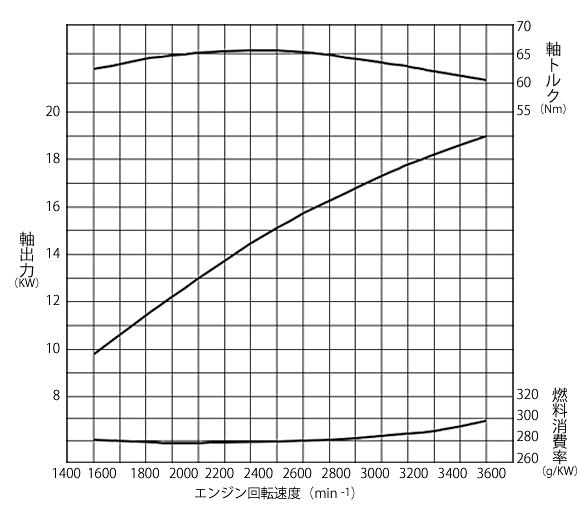

Sシリーズの性能曲線
寸法図

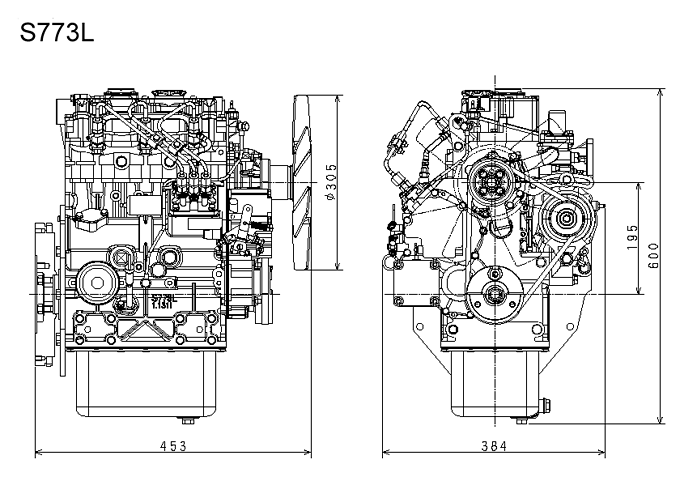

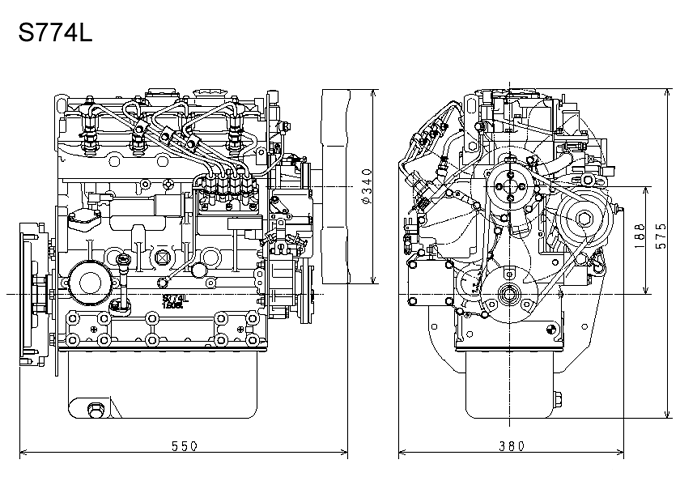

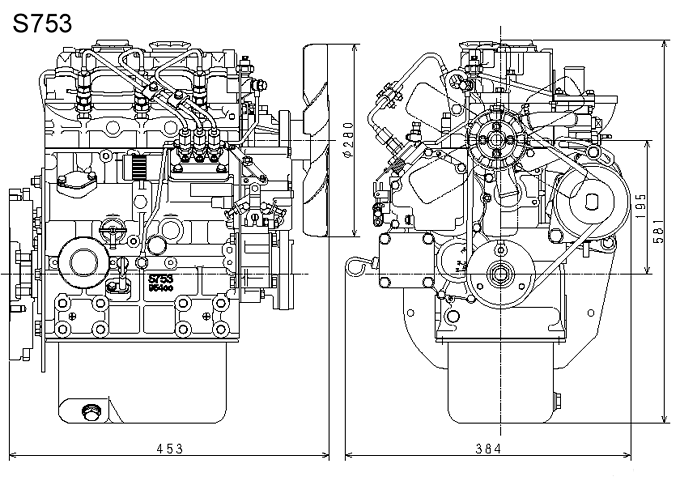

Sシリーズの寸法図
仕様表
| 機関名称 | S753-D | S773L-D | S774L-D | |
|---|---|---|---|---|
| 機関型式 | 立形直列水冷4サイクルディーゼル | |||
| シリンダ数 | 3 | 4 | ||
| シリンダ内径×行程 | 75×72 | 77×81 | ||
| 総行程容積（cc） | 954 | 1131 | 1508 | |
| 燃焼型式 | 渦流室式 | |||
| 圧縮比 | 24.0 | 23.5 | ||
| 定格出力値 kW（PS） （JIS D0006） |
1500-1 | 8.0 (10.9) | 9.3 (12.6) | - |
| 1800-1 | 9.8 (13.3) | 11.6 (15.8) | - | |
| 2200-1 | 12.1 (16.5) | 14.4 (19.6) | 19.1 (25.9) | |
| 2600-1 | 14.1 (19.2) | 16.8 (22.8) | 22.7 (30.8) | |
| 2800-1 | 14.9 (20.3) | 17.9 (24.3) | 24.6 (33.5) | |
| 3000-1 | 15.6 (21.2) | 19.0 (25.8) | 26.5 (36.0) | |
| 3600-1 | 17.4 (23.7) | 21.1 (28.7) | 29.9 (40.6) | |
| 定格出力値 kW（PS） （JIS B8014） |
1500-1 | 7.3 (9.9) | 8.7 (11.8) | - |
| 1800-1 | 8.9 (12.1) | 10.8 (14.7) | - | |
| 3000-1 | 14.2 (19.3) | 17.1 (23.2) | 23.9 (32.4) | |
| 3600-1 | 15.8 (21.5) | 19.2 (26.1) | 26.9 (36.6) | |
| 乾燥重量（kg） | 84 | 87 | 106 | |
| 機関寸法（LxWxH / mm） | 453x384x581 | 453x384x600 | 550x380x575 | |
| 回転方向 | 左（フライホイール側から見て） | |||
| 冷却方式 | ラジエータ式 | |||
| 冷却液容量 | 1.7（機関のみ） | 1.9（機関のみ） | 2.5（機関のみ） | |
| 潤滑方式 | 油圧ポンプによる強制潤滑 | |||
| 使用潤滑油 | API分類CF級以上 | |||
| 潤滑油容量（L） | 4.5 | 4.9 | 5.3 | |
| 始動方式（グロープラグ付） | 電気始動式（12V-1.2kW） | 電気始動式（12V-1.4kW） | ||
| 充電発電機（V-A） | 12-15 | 12-40 | ||
| 使用燃料 | JIS2号軽油 | |||
| 調速機型式 | 遠心重錘式 | |||
| 噴射ポンプ型式 | ポッシュ列式 | |||
| バッテリ（推奨 / V-Ah） | 12-65以上 | |||
